Installation d'un compteur digital





Enfin j'ouvre la rubrique du montage du compteur digital.

Au départ je n'étais pas trop chaud pour l'installer mais c'est un pote qui a insisté, après l'avoir installer sur son XRJ1300 (orcad).

Mais vous allez me dire, qu'est-ce que ça va m'apporter de plus ?

En fait, il va vous permettre concrètement :

d'avoir une montre sur votre très chère XJR,
de connaître :

- Votre temps de parcours (il tient compte des pauses tout seul)
- Votre vitesse maximum
- Votre vitesse moyenne
- Votre vitesse instantanée EXACTE (pas comme celle du compteur a aiguilles !)



Pièces nécessaires :



  • Un compteur ! (Le Targa de Sigma Sport est très bien (179F))
  • Une plaque en Alu 200x150 mm de 2mm d'épaisseur
  • Une plaque en Alu 16x30 de 0.5 mm d'épaisseur
  • Une vis 4x20 a tête hexagonale et 2 écrous. Une vis 5x20 et 1 écrou nil stop (ou utiliser une river)
  • Deux vis 4x15 à tête plate et 2 écrous
  • Du frein filet des petits colliers
  • Un bout de fil deux conducteurs pas trop gros (0.75 max ; 30cm ex: vieux fils de casques en mono)
  • De quoi découper, percer, souder et limer
  • Un pistolet a colle chaude

Tracer le contour des trois pièces du montage sur un papier quadrillé puis le reporter sur l'alu :



Le support de capteur :

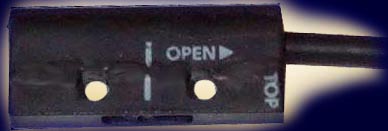

Préparer le capteur en collant les deux pièces mobiles et en agrandissant les trous avec un foret de 4.

Plier le support du capteur à 90° suivant le trait rouge.

Pour cela maintenir la pièce dans l'étau et la faire plier doucement à l'aide d'un marteau.
Attention, essayer d'abord sur une chute d'alu afin de vérifier qu'il ne casse pas en pliant.

Si c'est le cas il faut d'abord le chauffer :



appliquer du savon sur la zone a plier
faire chauffer au chalumeau et lorsque le savon deviens noir arrêter
Laisser quelques secondes et plier.

Installer les deux vis et les deux écrous avec du frein filet

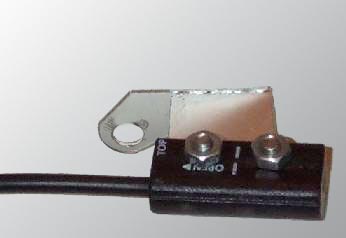

<- Photos du montage terminé

Le support de l'aimant :

 Plier la plaque de façon a former une gouttière a fond plat



Découper l'aimant (la partie servant a le fixer au rayon du vélo ne sert a rien)

Replier les bords de la gouttière et éventuellement ajouter une gaie thermo-rétractable autour de l'ensemble.

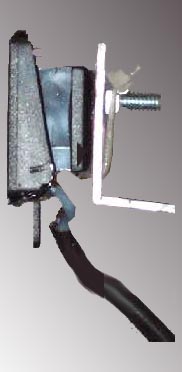

Le support de compteur :

Une fois la plaque découpée, il faut la plier le long des lignes rouges (1) puis le long de la ligne horizontale notée 40 (2) et celle notée 32 (3).

Préparer le compteur.

L'enlever de son support et retirer la pièce en plastique souple collée sous le support.

Cela libère de la place coller la vis 4x20 avec 1 écrou déjà vissé a fond

Souder le fil au deux plaques conductrices du support.

Installer le montage réalisé dur la plaque en alu et le fixer par la vis et par deux colliers.

Voila... Les préparatifs sont terminés.

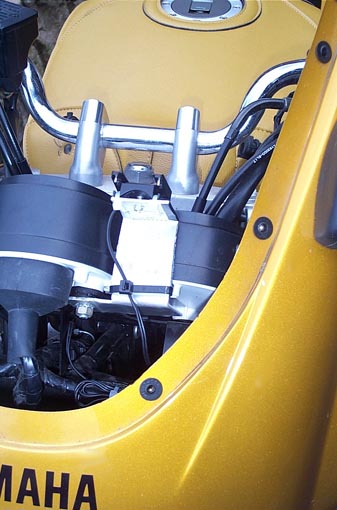

Il ne reste plus qu'a monter le tout sur la belle !
